弯月透镜

弯月透镜为凹凸透镜。此透镜具有一个外凸镜面和一个内凹镜面。
弯月透镜分为正弯月透镜和负弯月透镜。

数量:

弯月透镜

弯月透镜为凹凸透镜。此透镜具有一个外凸镜面和一个内凹镜面。

弯月透镜分为正弯月透镜和负弯月透镜:


       正弯月(凸)透镜设计用于最小化球差。与另一透镜结合使用时,正弯月透镜可以减小焦距,从而在不引入明显球面像差的情况下,增加系统数值孔径(NA)。当用于会聚平行光时,透镜的凸面应朝向光源,以使球差最小化。

        负弯月(凸)透镜设计用于最小化光学系统中的球差。与另一透镜结合使用时,负弯月透镜可以增加焦距,从而减小系统数值孔径(NA)。当用于会聚平行光时,透镜的凸面应朝向光源,以使球差最小化。

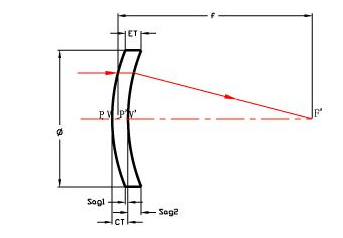

f45be86875919fe7f428565bccbd0bc

基本技术参数
尺寸公差 ±0.05mm
表面精度 1/2λ,λ/4 per φ25.4mm

偏心:≥1′
光洁度 60-40, 40-20, 20-10,10-5
倒边  0.2-0.3mm×45°
通光孔径: >90%
抛光: 高精度双面抛光



弯月透镜在系统中经常用于扩束透镜, 成像透镜, 汇聚透镜.
